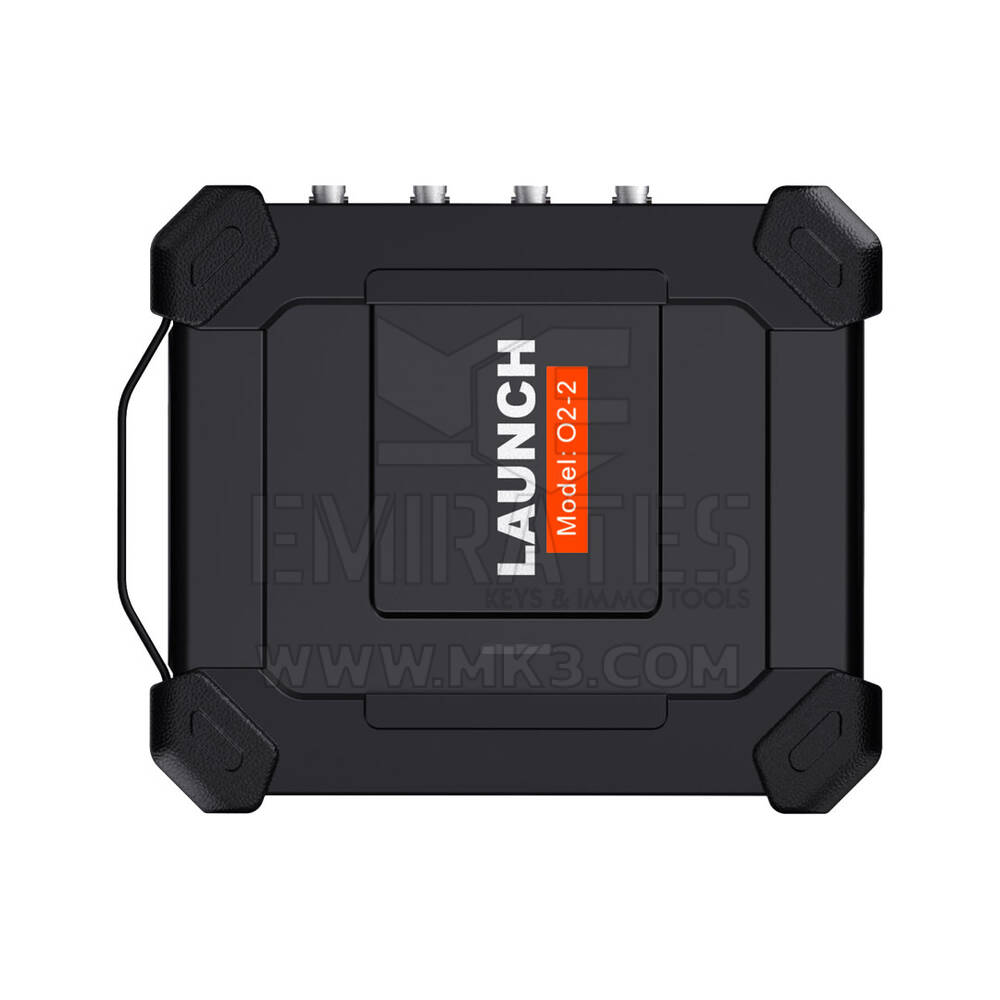

Inicie X431 O2-2 Advanced Scopebox Analice datos y resuelva fallas eléctricas complejas

Lanzamiento X431 O2-2 Advanced Scopebox Análisis de datos Resolución de fallas eléctricas complejas Funciona con X431 PAD VII, PAD V, PAD III

Lanzar X431 O2-2 Advanced Scopebox Descripción:

Herramientas de diagnóstico desde el lanzamiento con número de producto: MK23263
Este peso del producto: 5500g

Con un nuevo diseño y hardware actualizado, LAUNCH O2-2 Scopebox es un módulo complementario versátil y fácil de usar que puede detectar fallas de alto nivel en varios componentes eléctricos, como sensores, actuadores y circuitos. Al integrarse con las herramientas de escaneo de la serie X-431 a través de la aplicación O2-2, ofrece fallas de diagnóstico precisas y concluyentes que permiten al taller y al técnico ampliar la funcionalidad de su herramienta de escaneo.

Inicie la función Scopebox avanzada X431 O2-2:

• Proporciona todo tipo de aplicaciones de prueba en piezas de automóviles (incluidos circuitos, sensores, actuadores, encendido, etc.).
• Menú Incluye las siguientes opciones:
• Medida: Proporciona 23 elementos de medición paramétrica.
• Guardar: Le permite guardar la forma de onda actual como una forma de onda de referencia para compararla en el futuro.
• Pantalla: establece el modo de visualización de la forma de onda.
• Configuración de usuario: Los siguientes elementos están disponibles: profundidad de almacenamiento, restablecimiento de fábrica, autoajuste (autocalibración) y guardado y recuperación.
• Acerca de: muestra la información detallada de la aplicación.
• Integre con herramientas de escaneo de la serie X-431 (como X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) a través de Aplicación de O2-2 para resultados diagnósticos concluyentes.

Inicie las funciones avanzadas de Scopebox X431 O2-2:

• Solución de problemas y diagnóstico de la ECU
• Ofrece la posibilidad de registrar y reproducir datos de formas de onda de alta resolución para análisis futuros. La función de activación de una tecla permite a los usuarios capturar
• una forma de onda particular que hace que el proceso sea un 70% más eficiente en comparación con otros ámbitos
• Acceso a 23 variantes de mediciones automáticas que se muestran en una pantalla para un cambio sencillo
• Capacidad para ingresar nombres y caracteres directamente haciendo clic en el teclado virtual, esta operación agiliza el proceso y contribuye a una eficiencia del 90%.
• Memoria intermedia de hasta 50 M
• Utilice la función de acercar/alejar para revisar detalles precisos
• Configuraciones personales del sistema personalizables que se pueden guardar como archivos de configuración para su visualización.
• La función de autocalibración permite la optimización de la ruta de la señal del osciloscopio para una máxima precisión de medición.
• Amplia las operaciones matemáticas de formas de onda, como afiliación, resta, multiplicación y función FFT para un análisis de formas de onda de alto nivel.
• Múltiples pruebas automotrices que incluyen circuitos, sensores, actuadores, pruebas de encendido y más
• Interfaz de usuario en varios idiomas
• Transferencia de datos USB Sunc a dispositivos externos como laptop, tablet, etc.

Lanzamiento X431 O2-2 Especificación avanzada de Scopebox:

Parámetros técnicos de Launch X431 O2-2 Advanced Scopebox :

Lanzamiento de accesorios avanzados de Scopebox X431 O2-2:

atenuador 20:1
Cables de prueba BNC: 4 mm
Cable para pinzas de cocodrilo
Pinzas de cocodrilo
Arrancador de encendido secundario
Sondas multímetro
Conjunto de pasador de sonda trasera
cable USB

Comparación detallada entre Launch O2-2 Scope Box y Launch O2-1 Scope Box

¿Cómo conectar los cables de Scopebox avanzados Launch X431 O2-2?

Diferentes escenarios de aplicación requieren diferentes métodos de conexión (sin importar qué escenario de aplicación, se requieren las siguientes conexiones):

Primero, encienda la caja del osciloscopio a través del cable de alimentación de doble clip: conecte un extremo del cable de alimentación de doble clip a la interfaz de alimentación de la caja del osciloscopio y el otro extremo a la batería del vehículo para extraer energía (el rojo está conectado a la polo positivo, el negro está conectado al polo negativo).

Nota: * Las tabletas de la serie PADVII admiten fuente de alimentación USB.

2. Conecte el terminal Tipo B del cable USB a la interfaz Tipo B del osciloscopio y conecte el otro extremo a la interfaz USB del dispositivo de diagnóstico.

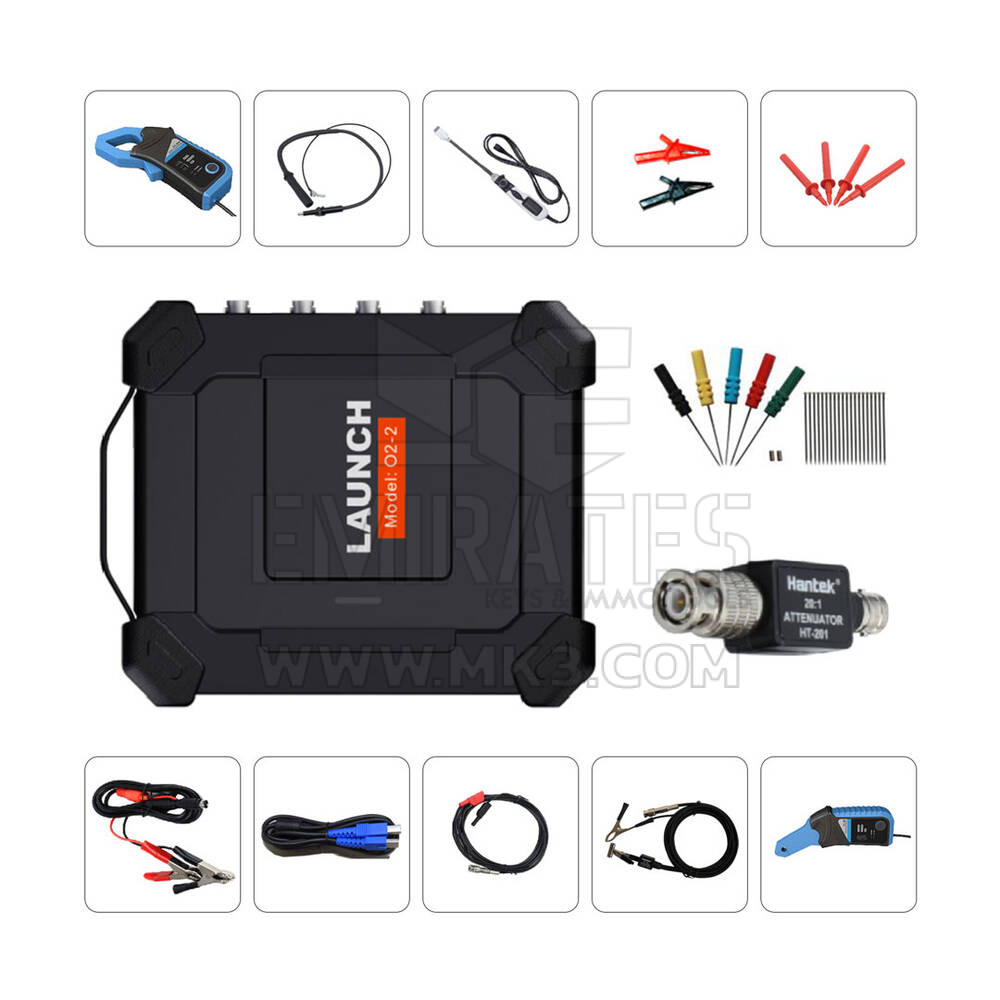

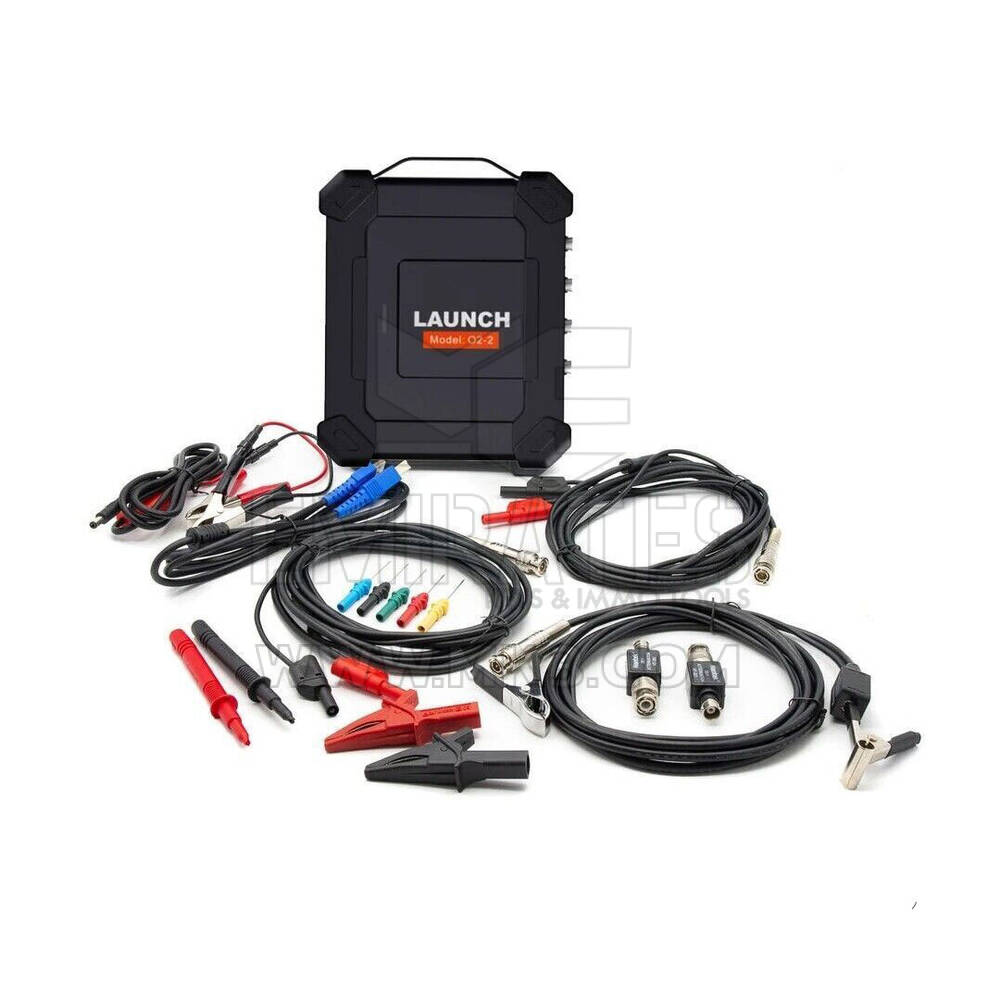

El paquete Launch X431 O2-2 Advanced Scopebox incluye:

1 Unidad principal Launch O2-2
4 Uds x líneas de prueba HT 30
1 Unidad x línea de recogida de encendido secundario HT25
1 Unidad x cable de clip de batería
1 Unidad x cable USB
2 uds x atenuador HT201
20 piezas x agujas de perforación
2 pares x sondas multímetro
2 pares x pinzas de cocodrilo
5 uds x 4 sondas hembra de colores
4 fusibles cortapelos (5 x 20 mm).
2 uds x cabeza de tornillo
1 Unidad x manual de usuario
1 Unidad x etiqueta de color
1 unidad x lista de embalaje
