Запуск X431 O2-2 Advanced Scopebox Анализ данных Решение сложных электрических неисправностей

Launch X431 O2-2 Advanced Scopebox Анализ данных Комплексное решение электрических неисправностей Работает с X431 PAD VII, PAD V, PAD III

Описание расширенного прицела Launch X431 O2-2:

Диагностические инструменты с момента выпуска , номер продукта: MK23263
Вес этого продукта: 5500 г.

Обладая новым дизайном и модернизированным оборудованием, LAUNCH O2-2 Scopebox представляет собой универсальный и простой в использовании дополнительный модуль, который может обнаруживать неисправности высокого уровня на различных электрических компонентах, таких как датчики, исполнительные механизмы и схемы. Благодаря интеграции со сканирующими приборами серии X-431 через приложение O2-2 он обеспечивает точную и убедительную диагностику неисправностей, что позволяет цеху и технику расширить функциональность своего сканирующего прибора.

Запуск расширенной функции ScopeBox X431 O2-2:

• Обеспечивает все виды испытаний автомобильных деталей (включая цепи, датчики, исполнительные механизмы, зажигание и т. д.).
• Меню включает в себя следующие опции:
• Измерение: обеспечивает 23 параметра параметрического измерения.
• Сохранить: позволяет сохранить текущую форму сигнала в качестве эталонной формы сигнала для дальнейшего сравнения.
• Дисплей: устанавливает режим отображения сигнала.
• Пользовательские настройки: доступны следующие элементы: глубина хранения, сброс к заводским настройкам, самонастройка (самокалибровка), а также сохранение и восстановление.
• О приложении: отображает подробную информацию о приложении.
• Интеграция со сканирующими инструментами серии X-431 (такими как X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) через Приложение O2-2 для убедительных результатов диагностики.

Запуск расширенных функций прицела X431 O2-2:

• Устранение неисправностей и диагностика ЭБУ
• Имеет возможность записи и воспроизведения данных сигналов высокого разрешения для будущего анализа. Одна ключевая функция включения позволяет потребителям захватывать
• особая форма сигнала, которая делает процесс на 70% более эффективным по сравнению с другими осциллографами
• Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения.
• Возможность вводить имена и символы напрямую, нажав на виртуальную клавиатуру, эта операция упрощает процесс и способствует эффективности 90%.
• Буферная память до 50M
• Используйте функцию увеличения/уменьшения масштаба для просмотра точных деталей.
• Настраиваемые персональные настройки системы, которые можно сохранить в виде файлов конфигурации для просмотра.
• Функция самокалибровки позволяет оптимизировать путь сигнала осциллографа для максимальной точности измерений.
• Увеличивает математические операции с сигналами, такие как сложение, вычитание, умножение и функция БПФ для анализа сигналов высокого уровня.
• Множество автомобильных испытаний, включающих в себя проверки цепей, датчиков, исполнительных механизмов, проверку зажигания и многое другое.
• Многоязычный пользовательский интерфейс
• Передача данных USB Sunc на внешние устройства, такие как ноутбук, планшет и т. д.

Запустите расширенную спецификацию прицела X431 O2-2:

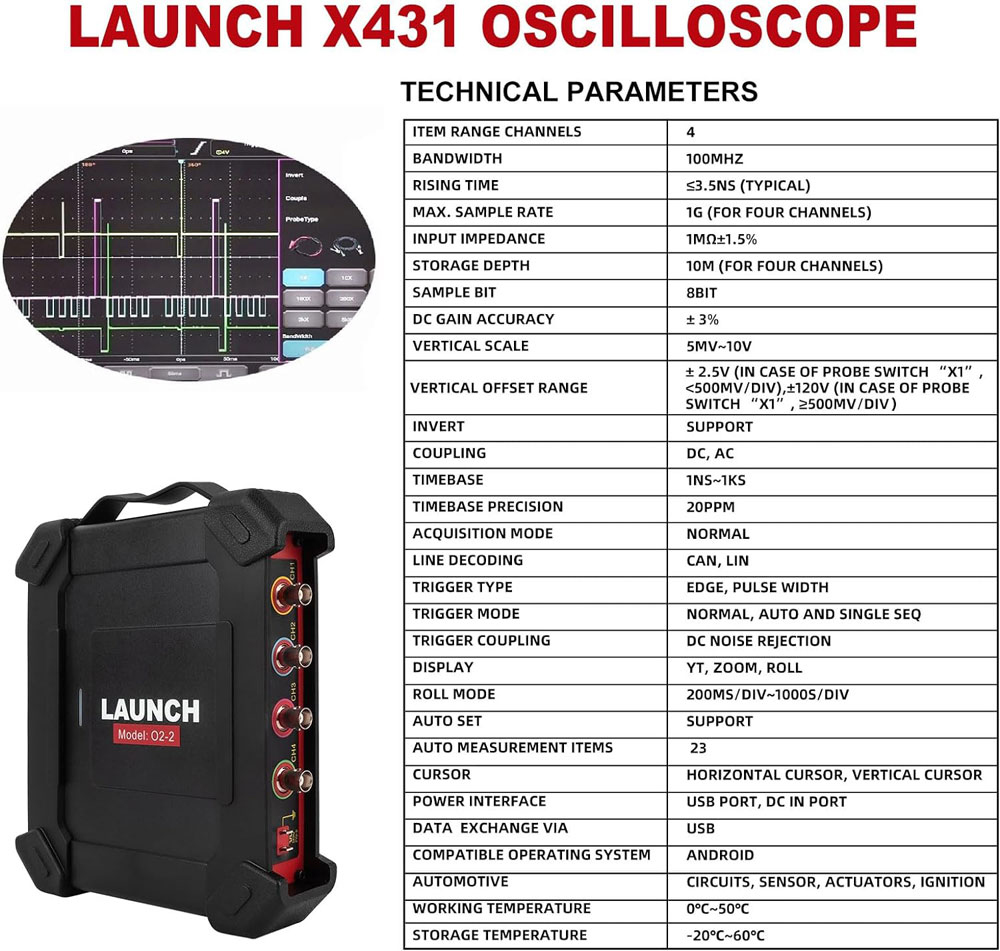

Технические параметры расширенного прицела Launch X431 O2-2 :

Выпуск дополнительных аксессуаров для прицела X431 O2-2:

аттенюатор 20:1
Тестовые провода BNC: 4 мм
Кабель для зажимов типа «крокодил»
Зажимы типа «крокодил»
Стартер вторичного зажигания
Мультиметровые щупы
Задний штифт датчика в сборе
USB-кабель

Подробное сравнение коробки прицела Launch O2-2 и коробки прицела Launch O2-1

Как подключить кабели Launch X431 O2-2 Advanced Scopebox?

Для разных сценариев применения требуются разные методы подключения (независимо от сценария применения требуются следующие подключения):

Сначала подайте питание на блок осциллографа через кабель питания с двойным зажимом: подключите один конец кабеля питания с двойным зажимом к интерфейсу питания блока осциллографа, а другой конец — к аккумулятору автомобиля для подачи питания (красный подключен к положительный полюс, черный подключен к отрицательному полюсу).

Примечание. * Планшеты серии PADVII поддерживают питание через USB.

2. Подключите разъем типа B USB-кабеля к интерфейсу типа B осциллографа, а другой конец — к интерфейсу USB диагностического устройства.

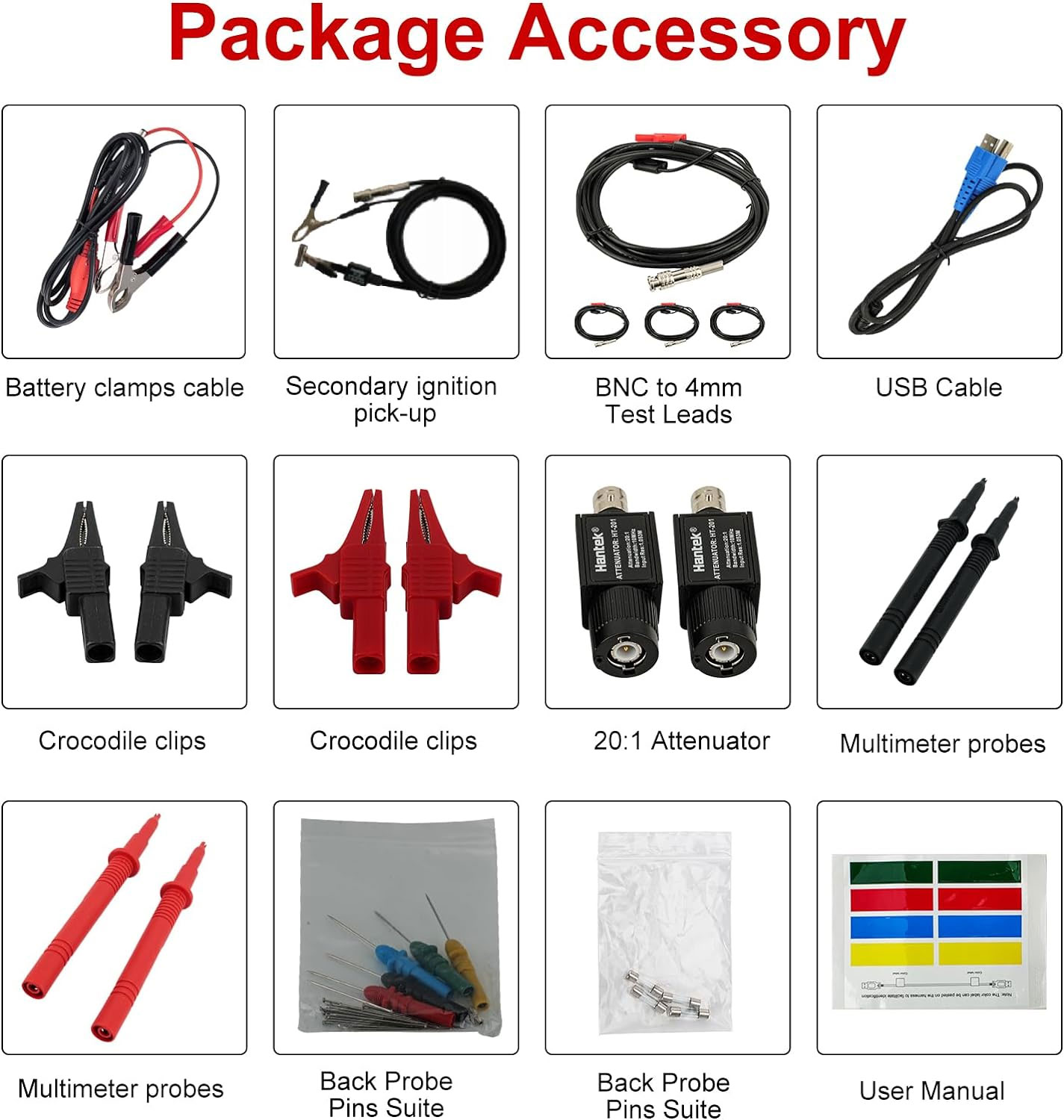

Расширенный комплект прицела Launch X431 O2-2 включает в себя:

1 шт. x Основной блок Launch O2-2
4 шт. x HT 30 тестовых линий
1шт х HT25 датчик вторичного зажигания
1 шт., кабель с зажимом для аккумулятора
1 шт. х USB-кабель
2шт х аттенюатор HT201
20 шт. х иглы для пирсинга
2 пары щупов мультиметра
2 пары зажимов типа «крокодил»
5шт х цветные 4 гнездовых зонда
4 шт. предохранители для клипсаторов (5*20 мм)
2шт х головка винта
1 шт. х руководство пользователя
1 шт. х цветная этикетка
1шт х упаковочный лист
